English小型卓上水冷チラーSmall Chiller Water-Cool type
特徴
様々な仕様をチョイス出来る小型のチラー
最大±0.03℃の温度安定度を実現
冷凍機熱を利用した完全省エネ加熱機能を搭載
ポンプを様々な設備に合わせてカスタム可能
100V及び200V単相の両電源仕様選択が可能
接液部をALLSUSにした純水仕様での製造が可能
オプションで純度コントローラーを搭載可能
低騒音脈動軽減ポンプへの変更が可能
| 製品型式 | A－600 | A－H300 | |
|---|---|---|---|
| 温度制御範囲 | －5℃～30℃ | －10℃～80℃ | |
| 装置周囲温度 | 5℃～30℃ | ||

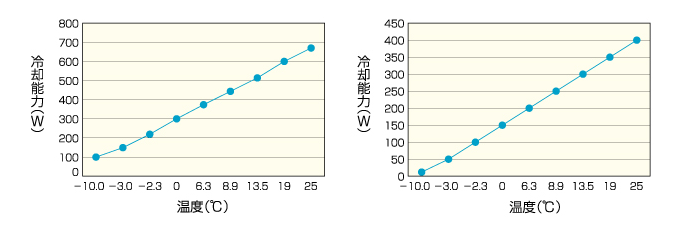

| 冷却能力 | 600W 設定温度20℃ | 300W 設定温度20℃ | |
| 温度制御幅 | ±1.0℃（冷凍機保護タイマーを優先） | ±0.1℃ | |
| ポンプ循環能力 | 最大揚程 | 0.045/0.6MPa（50/60Hz） | 0.065/0.08MPa |
| 最大流量 | 12/15L/min（50/60Hz） | 12/12.5L/min（50/60Hz） | |
| 循環液配管接続サイズ | Rp3/8 | ||
| 外形寸法 | 約W215×D385×H520 | 約W250×D380×H480 | |
| 重 量 | 24Kg | 22Kg | |
| 電気特性 | 電 源 | 1φ AC100V 50/60Hz | |
| 電 流 | 6A | 7.5A | |
| 装置詳細 | 圧縮機 | 300W | 130W |
| 凝縮器 | フィンコイル+ファン強制空冷方式 | ||
| 冷却器 | SUSコイル式 | ||
| ポンプ | マグネット式 15W | マグネット式 50W | |
| 温度制御方式 | ON－OFF方式 | PID方式 | |
| 水槽容量 | 約5L | ||
| 冷 媒 | R－407C | HFC－134A | |
| 液配管接液部材 | 樹脂（ナイロン、塩ビ）、SUS304 | シリコン、SUS304 | |
| ヒーター | 無し | 500W | |
| 安全装置 | 圧縮機 | 冷凍機保護サーモ | |
| ポンプ | 過電流防止サーマル | ||
| 水 槽 | 温度異常警報 | 温度異常警報、フロートスイッチ | |

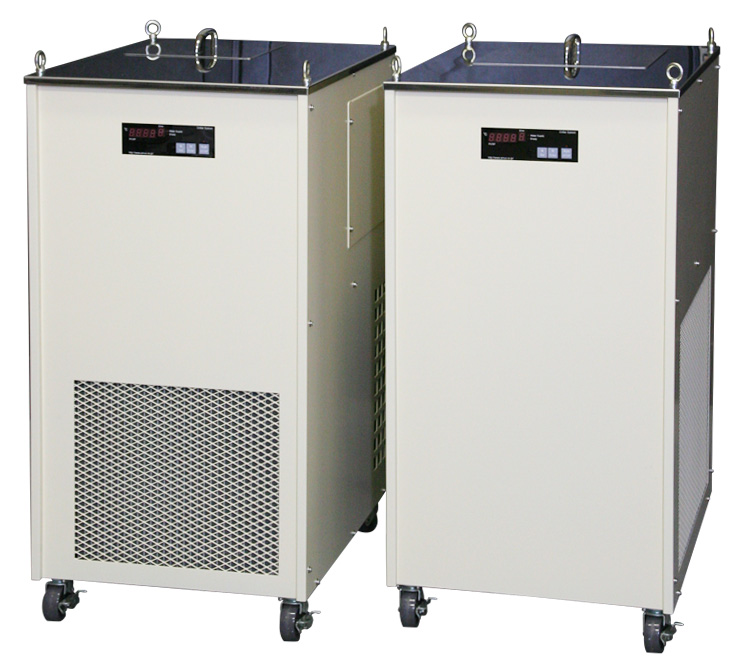

小型精密チラーSmall Chiller Precition type
特徴
様々な仕様をチョイス出来る小型のチラー
最大±0.03℃の温度安定度を実現
冷凍機熱を利用した完全省エネ加熱機能を搭載
ポンプを様々な設備に合わせてカスタム可能
100V及び200V単相の両電源仕様選択が可能
接液部をALLSUSにした純水仕様での製造が可能
オプションで純度コントローラーを搭載可能
低騒音脈動軽減ポンプへの変更が可能
| 製品型式 | A-700 | AW-700 | A-1500 | AW-1500 | A-2000 | AW-2000 | |
|---|---|---|---|---|---|---|---|
| 温度制御範囲 | 18℃～30℃（5℃～30℃） | ||||||
| 装置周囲温度 | 5℃～40℃ | ||||||

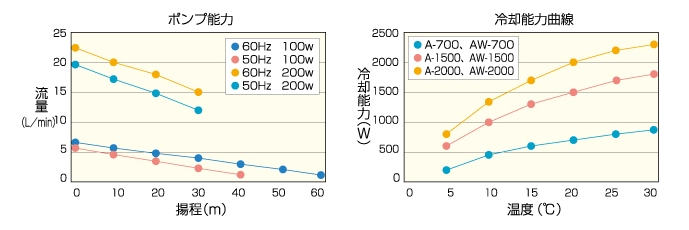

| 冷却能力 | 700W （602kcal） |
1500W （1290kcal） |
2000W （1920kcal） |
||||
| 加熱能力 | 150W （129kcal） |
250W （215kcal） |
350W （258kcal） |
||||
| 温度制御幅 | ±0.05℃（実力値±0.03℃ ほぼこの範囲で安定します。） | ||||||
| ポンプ循環能力 | 最大揚程 | 0.4/0.6MPa （50/60Hz） |
0.3/0.32MPa （50/60Hz） |
||||
| 最大流量 | 5.8/6.6L/min （50/60Hz） |
19/22L/min （50/60Hz） |
|||||
| 循環液配管接続サイズ | Rp3/8 | Rp1/2 | |||||
| 外形寸法 | 約W406×D546×H788 | 約W406×D546×H1020 | |||||
| 重 量 | 約40Kg | 約60Kg | 約65Kg | ||||
| 電気特性 | 電 源 | 1φ AC100V（1φ AC200V）発注時選択可能 | 1φ AC200V | ||||
| 電 流 | 7/8A （3.5/4A） |
6.5/7.5A （3.3/3.8A） |
11/12A （5.5/6A） |
10.5/11.5A （5.3/5.8） |
8/9A | 7.5A/8.5A | |
| 装置詳細 | 圧縮機 | 300W ロータリー式 | 600W ロータリー式 | 900W ロータリー式 | |||
| 凝縮器 | フィンコイル＋ファン強制空冷方式 | 水冷方式冷却水配管接続サイズRp1/2 | フィンコイル＋ファン強制空冷方式 | 水冷方式冷却水配管接続サイズRp1/2 | フィンコイル＋ファン強制空冷方式 | 水冷方式冷却水配管接続サイズRp1/2 | |
| 冷却器 | コイル式（SUS304） | ||||||
| ポンプ | カスケード式 100W | カスケード式 200W | カスケード式 200W | ||||
| 温度制御方式 | 電子膨張弁制御方式 | ||||||
| 水槽容量 | 約8L | 約16L | |||||
| 冷 媒 | R－407C | ||||||
| 液配管接液部材 | 樹脂（ナイロン、塩ビ）、SUS304、BC（真輪） | ||||||
| 温度調節器 | デジタル式温度指示調節器 | ||||||
| 安全装置 | 圧縮機 | 冷凍機保護サーモ | |||||
| 冷媒配管 | 高圧圧力スイッチ | ||||||
| 液配管 | 水温異常警報 | ||||||
| ポンプ | 過電流防止サーマル | ||||||
| 水 槽 | フロートスイッチ | ||||||
| 外部接点 | 警報出力 異常時OPEN （無電圧接点 容量2A以内 端子台） | ||||||
| リモート運転入力 運転時close （端子台） | |||||||
| RS-485 通信用 （端子台） | |||||||
